本線からドッグボーンUターン部へ (その2)
0
戸田プロダクション @TodaProduction

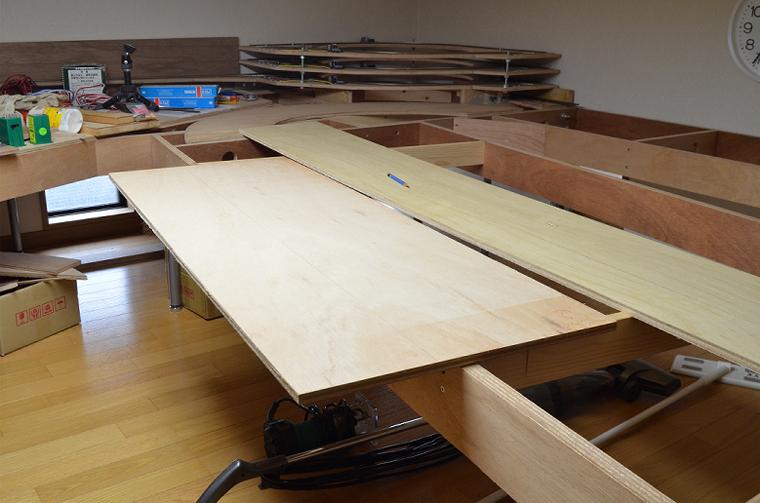

本日の進捗状況。やっぱり工事は「勾配の開始地点」から考えなきゃならんので、半年以上も前に切り出した路盤を引っ張り出してきて検討を開始した。 pic.twitter.com/tYD3JZ23mF

2017-12-06 17:46:07
拡大
戸田プロダクション @TodaProduction

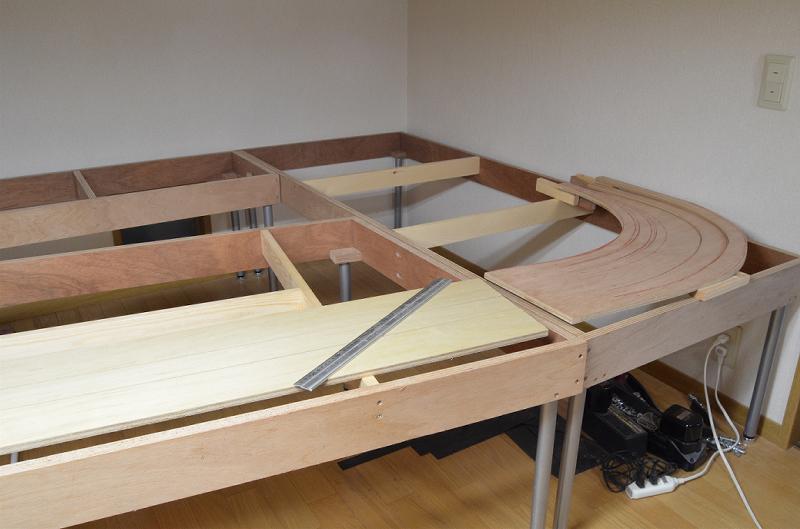

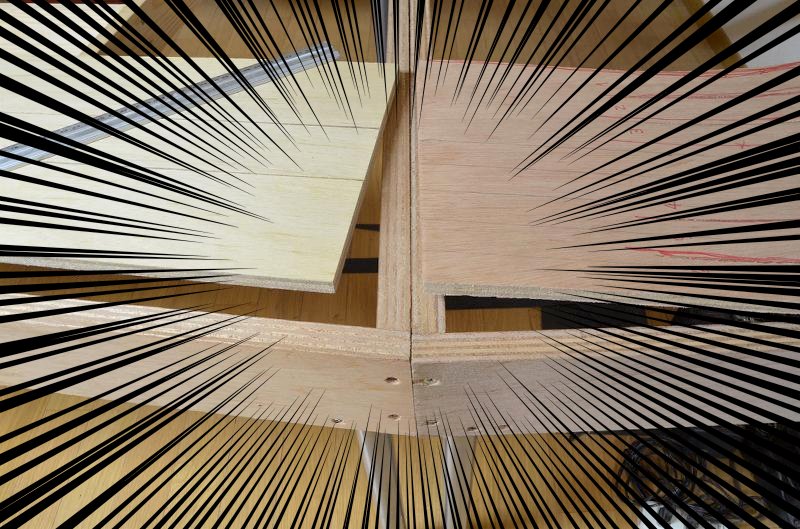

ところがしょっぱなから問題が発生。この路盤、なんで台枠のカタチ通りに切り出されてないんだ?(^_^;) pic.twitter.com/lKnJELhDUA

2017-12-06 17:47:56
拡大
戸田プロダクション @TodaProduction

この路盤は確か最初にこんなカタチで切り出して… twitter.com/TodaProduction…

2017-12-06 17:49:42
戸田プロダクション @TodaProduction

そのあと地下ヤード行きの路線の切り込みを入れたらそれが間違えてて… twitter.com/TodaProduction…

2017-12-06 17:54:47
戸田プロダクション @TodaProduction

切ったあとの路盤が狭くて「失敗」に終わったんだった… twitter.com/TodaProduction…

2017-12-06 17:56:36
戸田プロダクション @TodaProduction

やむなく路盤を作り直したのだが、あの時「何をどう考えて」新しい路盤をこのカタチに切り出したのか?まったく思い出せない。 twitter.com/TodaProduction…

2017-12-06 18:02:09
戸田プロダクション @TodaProduction

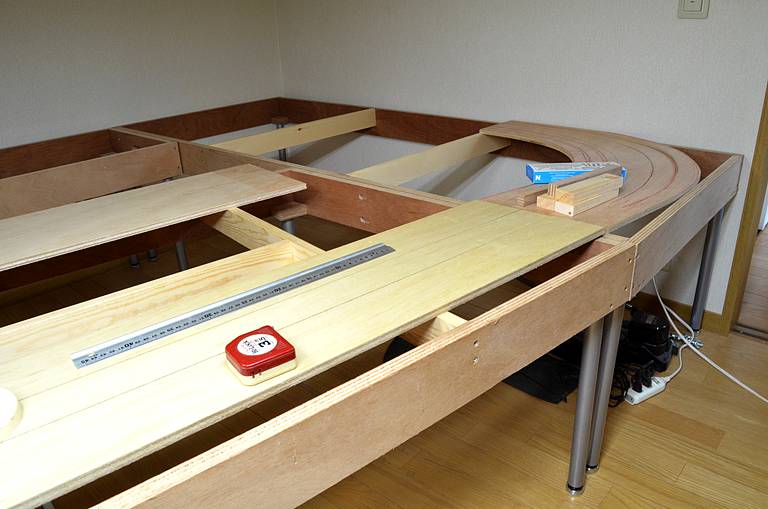

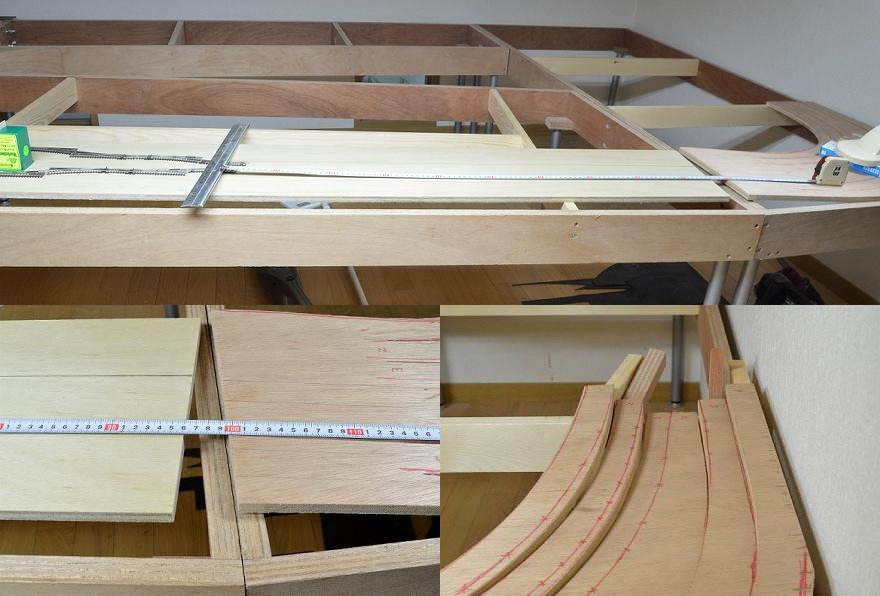

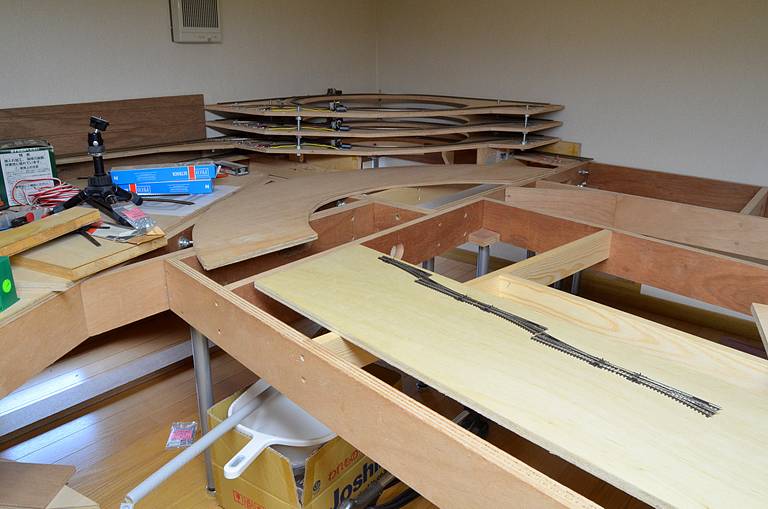

というわけで、路線変更部に線路を仮置きして勾配開始地点の位置を確認。これ前にも寸法確認したはずだけどなぁ? pic.twitter.com/bIdT7mmOYI

2017-12-06 18:09:44
拡大
戸田プロダクション @TodaProduction

参ったなぁ、こりゃ路盤から作り直す必要があるかも知れない…というところで今日の検討はおしまい。 pic.twitter.com/sDwN5ayR0r

2017-12-06 18:15:35
拡大
戸田プロダクション @TodaProduction

「昨日の自分は赤の他人」という言葉がある。いわんや半年前においてをや (^_^;)。

2017-12-06 18:17:27
戸田プロダクション @TodaProduction

先週から難儀している「謎のカタチの路盤」だが、別の板を切り継いで、使えるところだけ再利用してやろう!…と腹を決めた。 pic.twitter.com/6m7922qTMC

2017-12-10 12:39:50
拡大
戸田プロダクション @TodaProduction

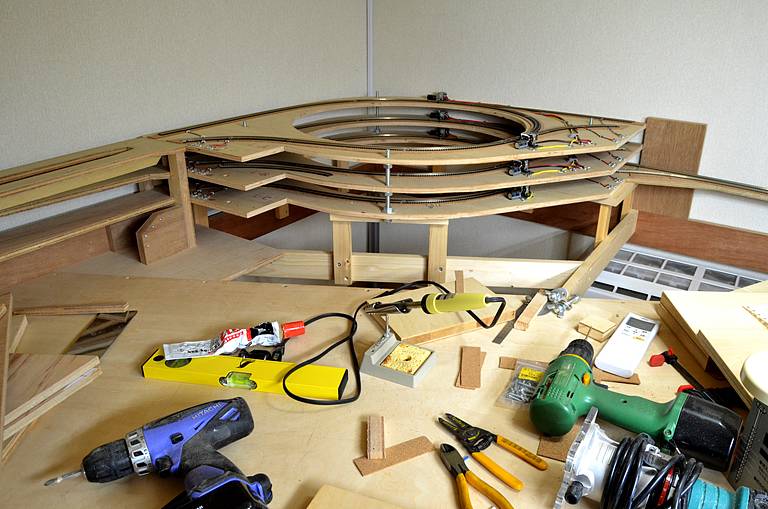

半月以上ぶりにレイアウト建設を再開。ところが、何が問題で、どこで行き詰まっていたのか?自分でも詳しく思い出せない (^_^;)。とにかくホコリがすごいことだけは判るんだが。 pic.twitter.com/imMwdLLN1F

2017-12-28 13:48:23
拡大
拡大
拡大
拡大
戸田プロダクション @TodaProduction

思い出した。地下路線変更部の路盤のカタチが台枠と違っていたから、慌てて路盤を (みたび) 切り出したのだった。過去の建設記録をモーメントにまとめておいて良かった。twitter.com/i/moments/9383…

2017-12-28 13:54:06
戸田プロダクション @TodaProduction

久し振りにレイアウトに通電してしめ縄を飾った。今年はここまで! pic.twitter.com/Bs1gBxgu9P

2017-12-31 16:52:12
拡大
戸田プロダクション @TodaProduction

この感覚は、クルマや自転車にまでしめ縄を飾りつけてた「昭和の模型少年」にしかわかるまい (^_^;)。

2017-12-31 16:53:38
戸田プロダクション @TodaProduction

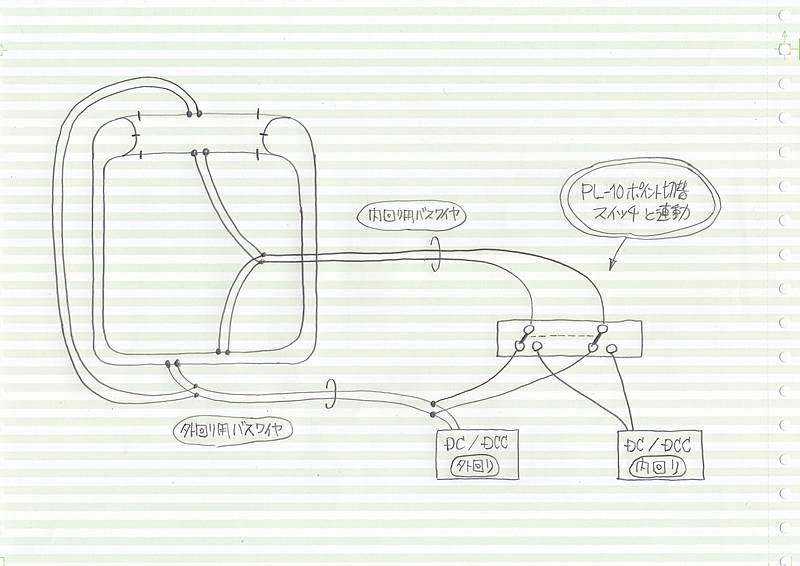

以前描いた設計図を引っ張り出して考え中。なんとかして、この2枚の設計図を合体させねばならぬ。 pic.twitter.com/lj64Y3SdWr

2018-01-14 14:08:49
拡大
拡大
戸田プロダクション @TodaProduction

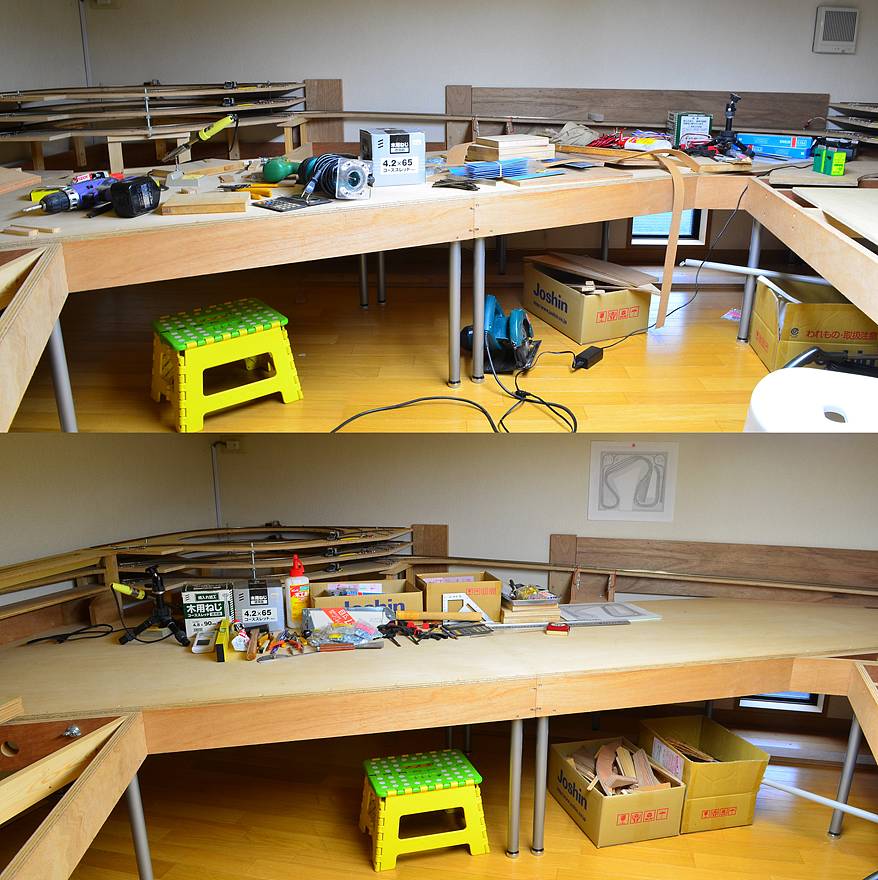

らじるれ郎も一段落ついたので、2ケ月以上も放置しているレイアウト建設を今日から再開することにした。実はちょうど1年前の今日から台枠作りに着手したので、本日がこのレイアウトの「建設開始記念日」なのだ。とりあえず今日は、地下ヤード台枠の上をキレイにお片付けした (^_^)。 pic.twitter.com/ombmDdJl9G

2018-02-19 18:11:26
拡大
戸田プロダクション @TodaProduction

そんなこと年末大掃除の時にやっとけよ…という話だが (^_^;)、今日のお片付けでレイアウト台枠がようやく綺麗になった。明日以降は、地下路線変更部の、このあたりから攻めていくことにしたい。 pic.twitter.com/IF97ogAgJ2

2018-02-19 18:16:48
拡大
戸田プロダクション @TodaProduction

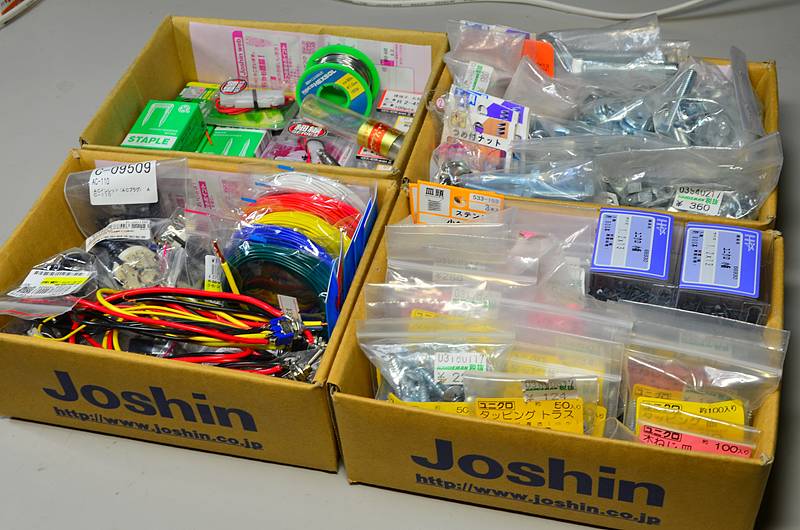

一念奮起してゴミ箱みたいに散らかっていた机の上を片付けた。自分がこんなに沢山「鬼目ナット」を持ってたとは夢にも思わなかった。 pic.twitter.com/EaELZ9SzYD

2018-03-06 00:18:43
拡大
戸田プロダクション @TodaProduction

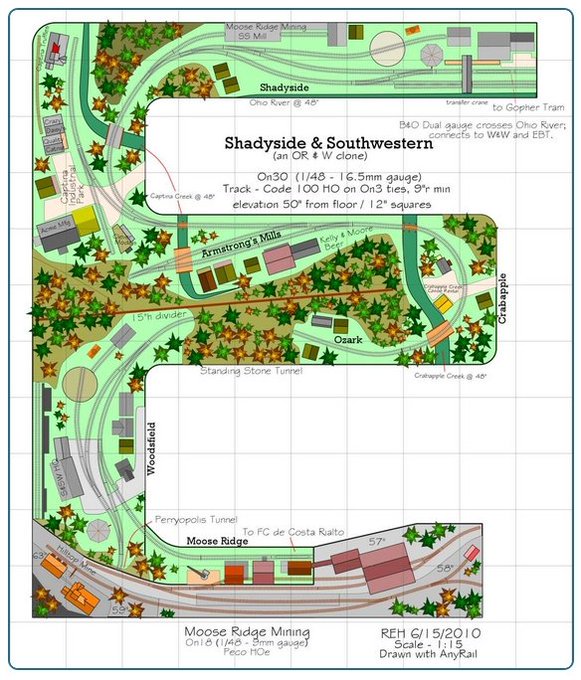

鉄道模型レイアウトデザインソフト「AnyRail」ver 6.14.4 (Mar 28 2018) anyrail.com/en ver 6.13 を飛ばして ver 6.14 がリリースされた。3Dビューアが OpenGL の代わりに Direct3D11 で描画されるようになった由。私がしつこくリクエストしていたファイルタブも無事に表示された様子。 pic.twitter.com/K9MUAxDDOF

2018-03-29 23:14:00
拡大
戸田プロダクション @TodaProduction

早速3Dビューアを試してみたけど、自分の環境ではごくわずかノイズがチラつくものの実用上の問題は皆無だ。大きな速度低下も無さそう。影の表現が追加された?みたいでより立体的に見えるようになった。 pic.twitter.com/S7PaZzoWIN

2018-03-29 23:21:14
拡大
戸田プロダクション @TodaProduction

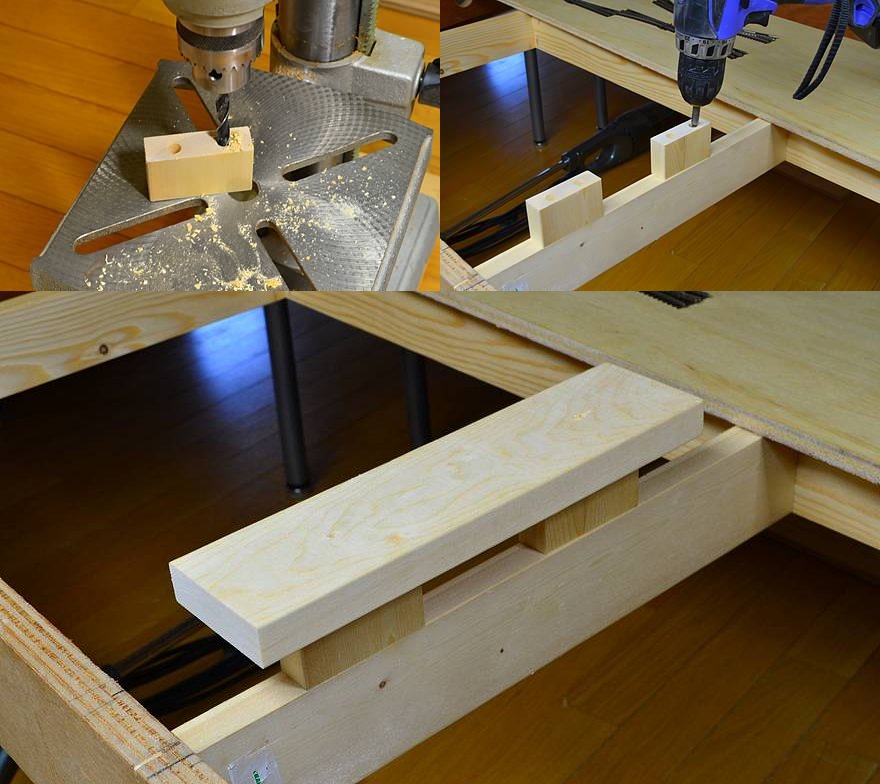

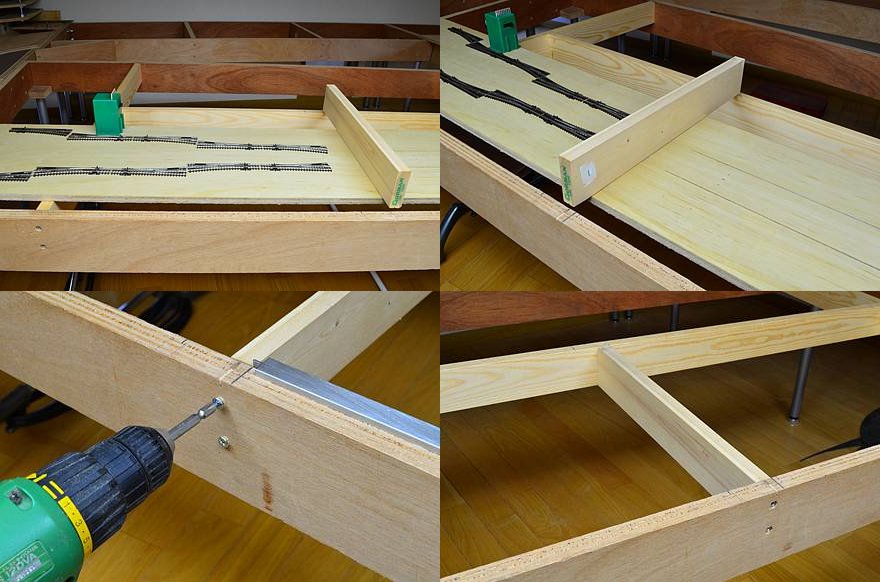

新年度の計は4月1日にあり (その2) これもずっと前から決めていた。なんじゃかんじゃで半年近く放置しているレイアウト建設を、今日からまた少しづつ再開する。今日は台枠の中央部分にライザーを立てるべく、切り出したワンバイ材を慎重に位置決めしてネジ止めした。左手が腫れていて作業は難航。 pic.twitter.com/zscDNKhKBv

2018-04-01 17:37:40
拡大
戸田プロダクション @TodaProduction

ただこれ、この位置にライザーを固定しちゃうと、それが邪魔になってもう台枠を「作業台代わり」として使うことができなくなるんだよね。今後の手順は、ゆっくり考えねばならん。 pic.twitter.com/neiFKsR92o

2018-04-01 17:43:47
拡大
戸田プロダクション @TodaProduction

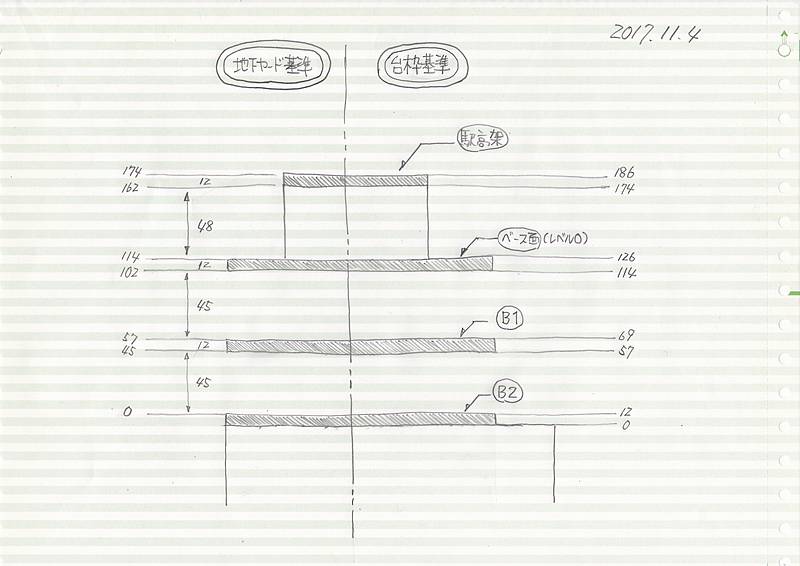

半年近くもレイアウト建設をサボっていたので、ライザーを立てる時、台枠上面基準で何ミリの高さにすれば良いのか? あれほど考えて決めたはずの寸法を綺麗サッパリ忘れている (^_^;)。もう一度、5ケ月前の設計図を再掲しておく。 pic.twitter.com/h3bXwKKUAp

2018-04-01 17:55:33
拡大
快速あごう行き @Golden_t_writer

@TodaProduction 作業再開ですね。 その後が気になってました。👏

2018-04-01 18:39:51
戸田プロダクション @TodaProduction

@Golden_t_writer ううう (^_^;)、この先一体どうなりますことやら?

2018-04-01 18:44:31
快速あごう行き @Golden_t_writer

@TodaProduction 分かりますその気持ち。 自分が広げたフロシキをちゃんと着地させられるのか不安になる瞬間ありますよね。

2018-04-01 18:48:56
戸田プロダクション @TodaProduction

@Golden_t_writer そうなんです、そのとおりです (^_^;)。最後は「やらずに死ねるか」という心意気だけなのかも知れません。

2018-04-01 18:52:16
快速あごう行き @Golden_t_writer

@TodaProduction くじけそうになったら、列車を走らせてモチベートしましょう! 続報待ってまーす!😃

2018-04-01 19:01:54
戸田プロダクション @TodaProduction

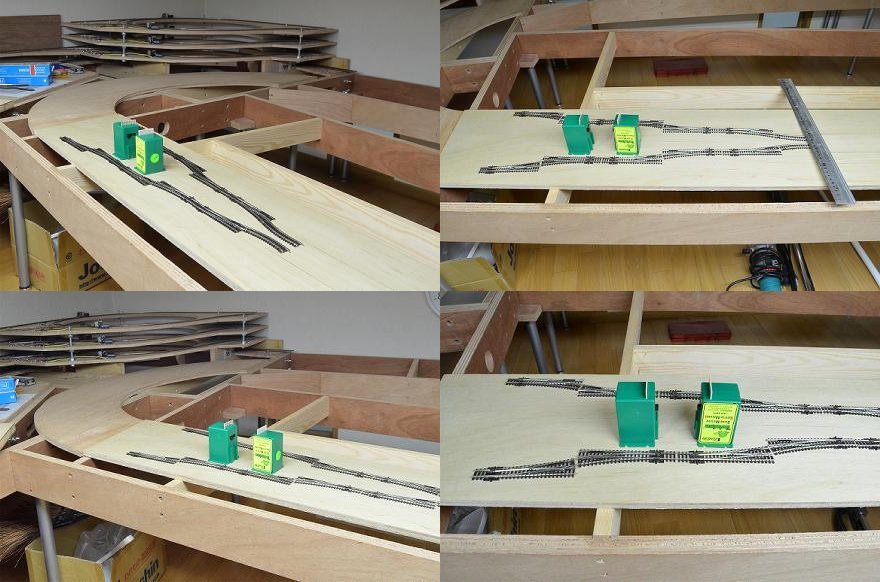

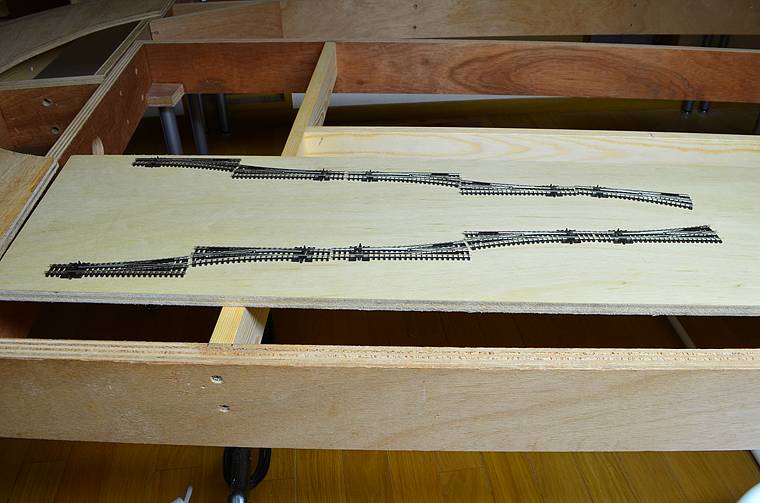

作業再開。地下路線変更部を仮置きして今後の段取りを検討中。ほんの少しだけ路盤の長さが足りず一瞬アタマが真っ白になったが(^_^;)、良く良く考えてみると「あー、俺、ここで2枚の路盤を切り継ぎするつもりだったわ」と思い出してホッと胸をなで下ろした。 pic.twitter.com/bDpVsHhJH1

2018-04-05 15:13:14
拡大
戸田プロダクション @TodaProduction

あれ? なんで今日に限って写真の色が黄色にブレてるんだろう?

2018-04-05 15:15:28
戸田プロダクション @TodaProduction

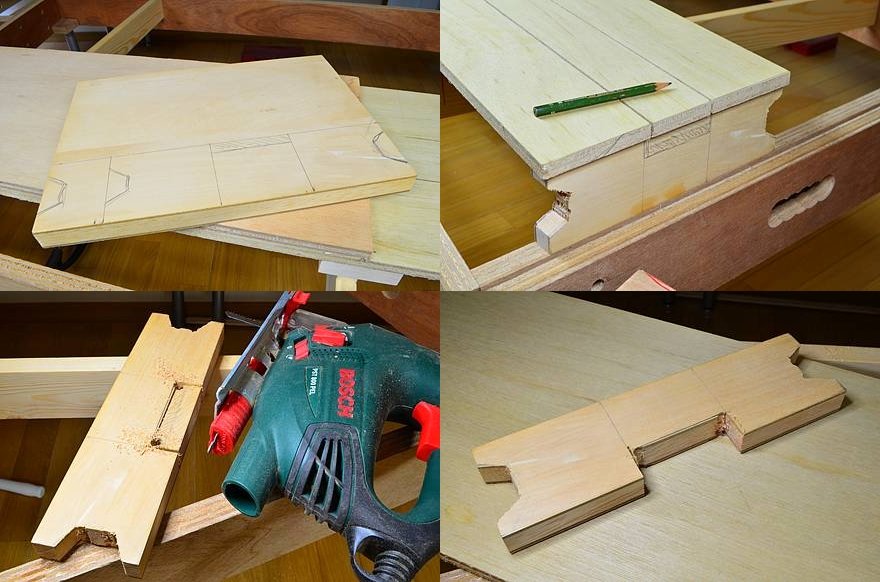

引き続き、台枠の端のライザーをシナランバーから切り出し。ここの路盤は真ん中が下り勾配、両端が上り勾配となる。正確な寸法は、あとでヤスリ調整するつもり。 pic.twitter.com/QJPBhhTXtX

2018-04-05 15:19:44
拡大
戸田プロダクション @TodaProduction

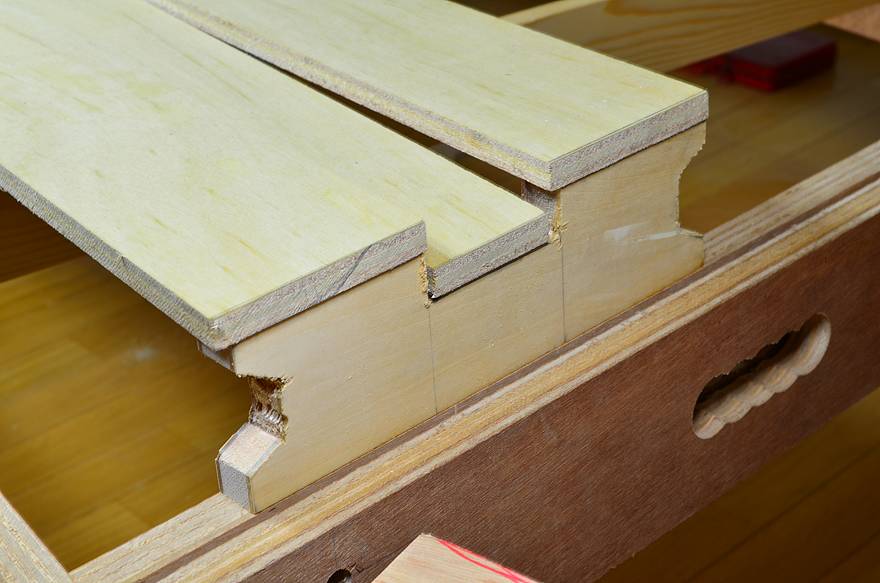

よっしゃ、意外と上出来じゃないか (^_^)。これで明日以降、路盤を切り継ぎして片方だけ固定できそう。 pic.twitter.com/FcuveWfuT0

2018-04-05 15:22:15
拡大
戸田プロダクション @TodaProduction

なーんだ、せっかく大工仕事を早めに切り上げたのに、今日は孫たち遊びに来んのて (・_・)。来たら邪魔してうるさいが、来ないとちょっと寂しいもんだな。

2018-04-05 17:26:02
戸田プロダクション @TodaProduction

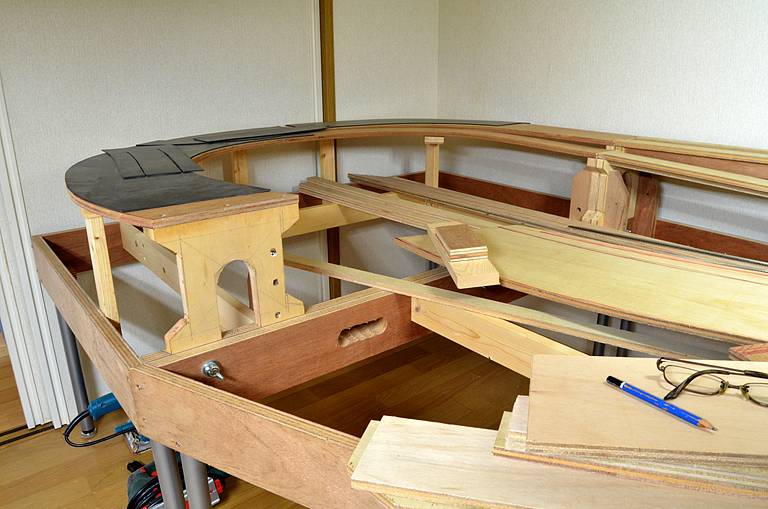

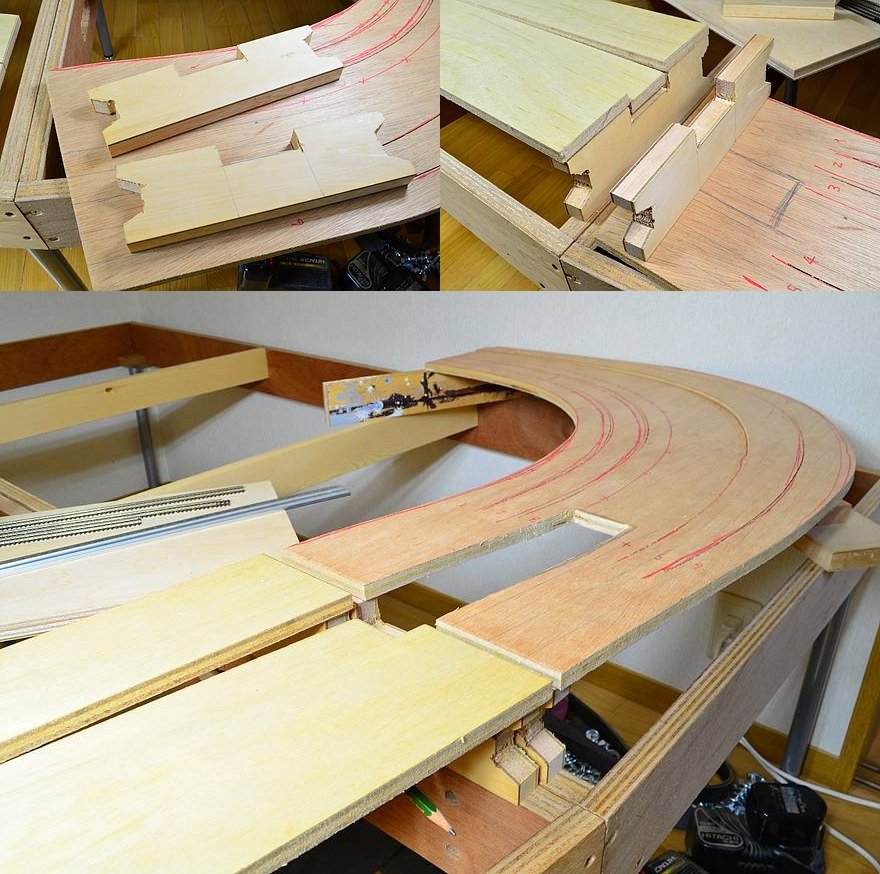

今日は先日台枠の端に立てたライザーと同じカタチのライザーをもう1枚切り出した。続いてその先のカーブ路盤を仮置きしてみたが、勾配クリアランスの考えが甘かったことが判明して少し困ってる。 pic.twitter.com/ykOREDdx3k

2018-04-14 18:11:22
拡大
戸田プロダクション @TodaProduction

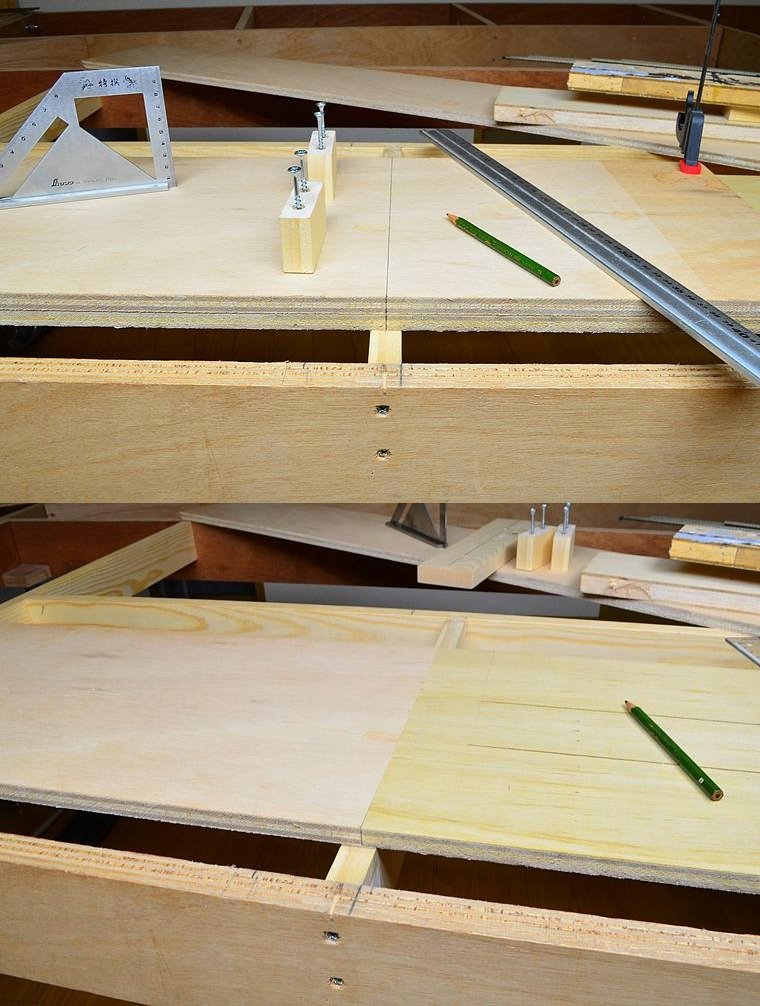

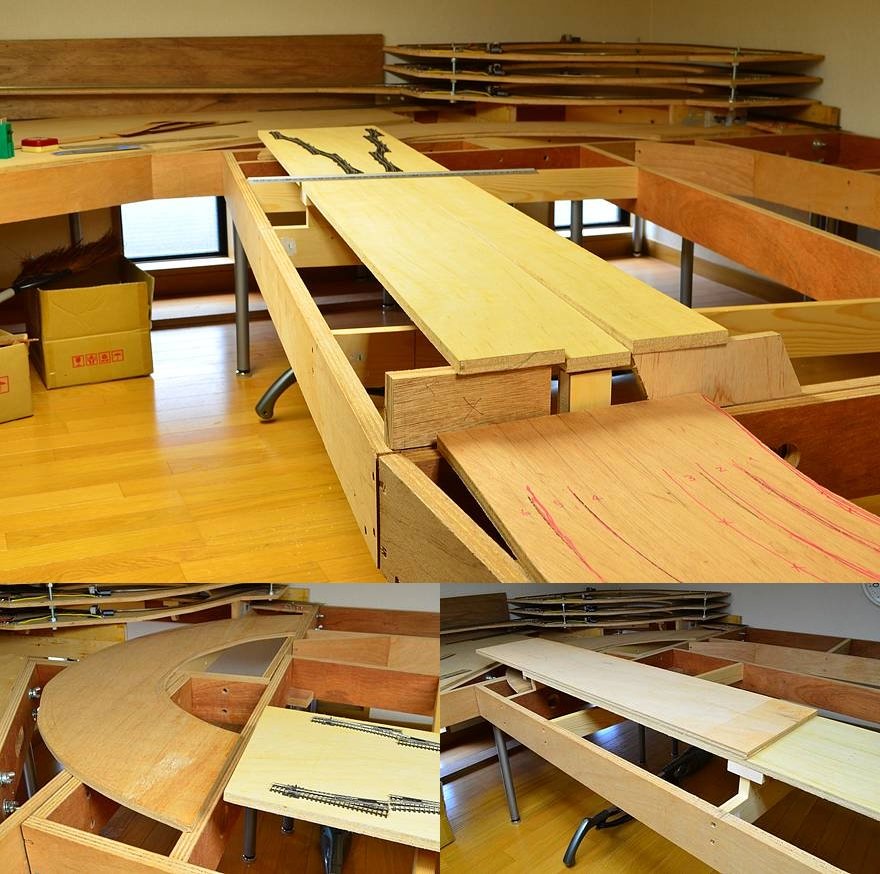

勾配クリアランスはゆっくり考えるとして、とりあえず地下路線変更部の路盤を現物合わせで切り継ぎ。今日の大工仕事はここまで。 pic.twitter.com/hWlFCtdFUF

2018-04-14 18:13:35
拡大
戸田プロダクション @TodaProduction

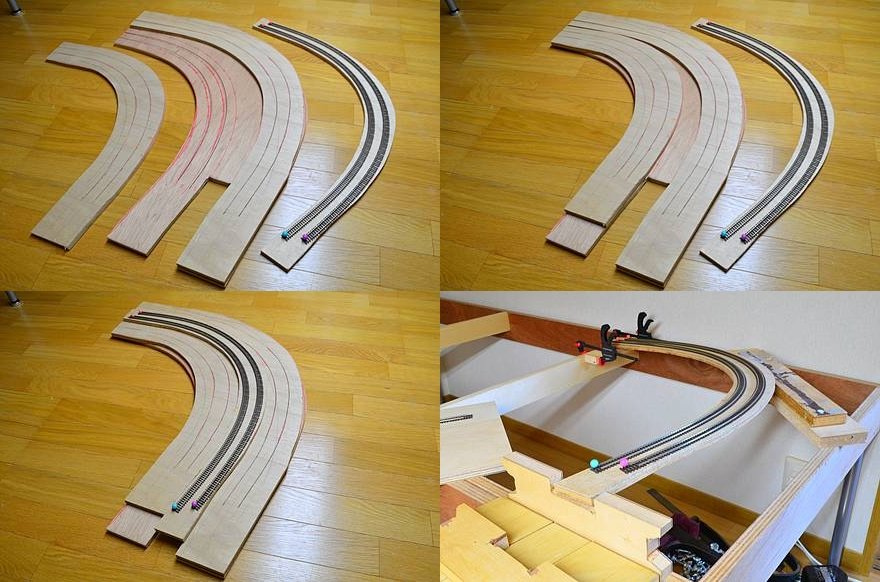

1年前に切り出しに失敗した材料を再利用する pic.twitter.com/oEDSM2JdUj

2018-04-22 15:47:07
拡大
戸田プロダクション @TodaProduction

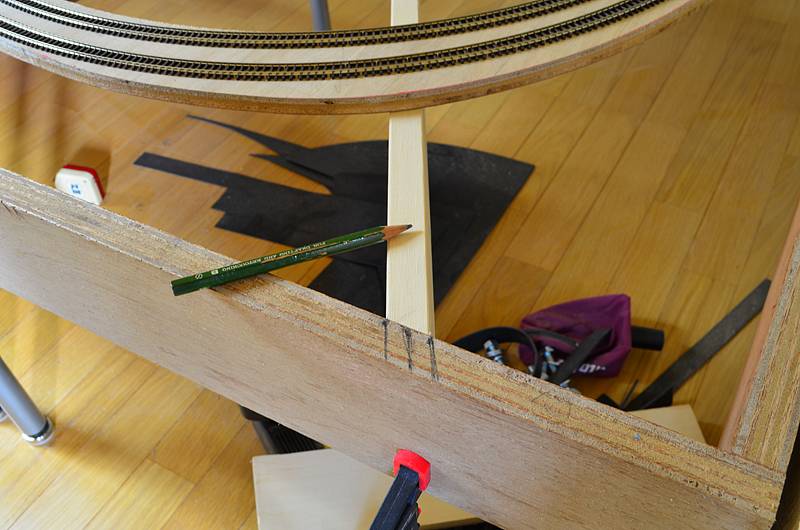

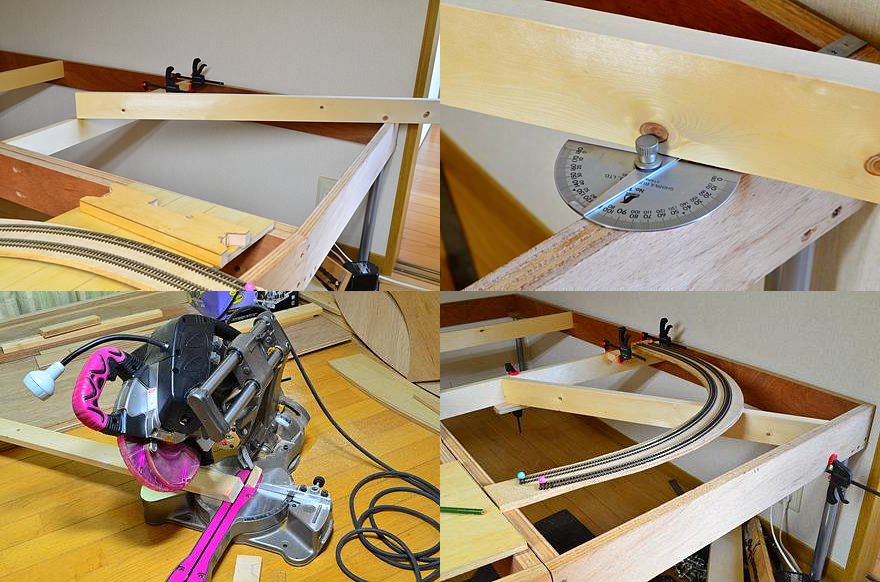

どうもカーブが怪しい。とりあえず、斜めに桟木が要ることだけは判った。 pic.twitter.com/YMWWH8MF6u

2018-04-22 16:21:07
拡大
戸田プロダクション @TodaProduction

遅々として進まん orz。美しい Delphi プログラミングのようには 到底 行かぬ。 pic.twitter.com/BY5Y3aDGkF

2018-04-22 16:53:59
拡大
戸田プロダクション @TodaProduction

今日はここまで。やっぱり路盤は正しいカーブに切り出し直すべきかも知れない。 pic.twitter.com/c35s4m3ybV

2018-04-22 17:02:46
拡大
戸田プロダクション @TodaProduction

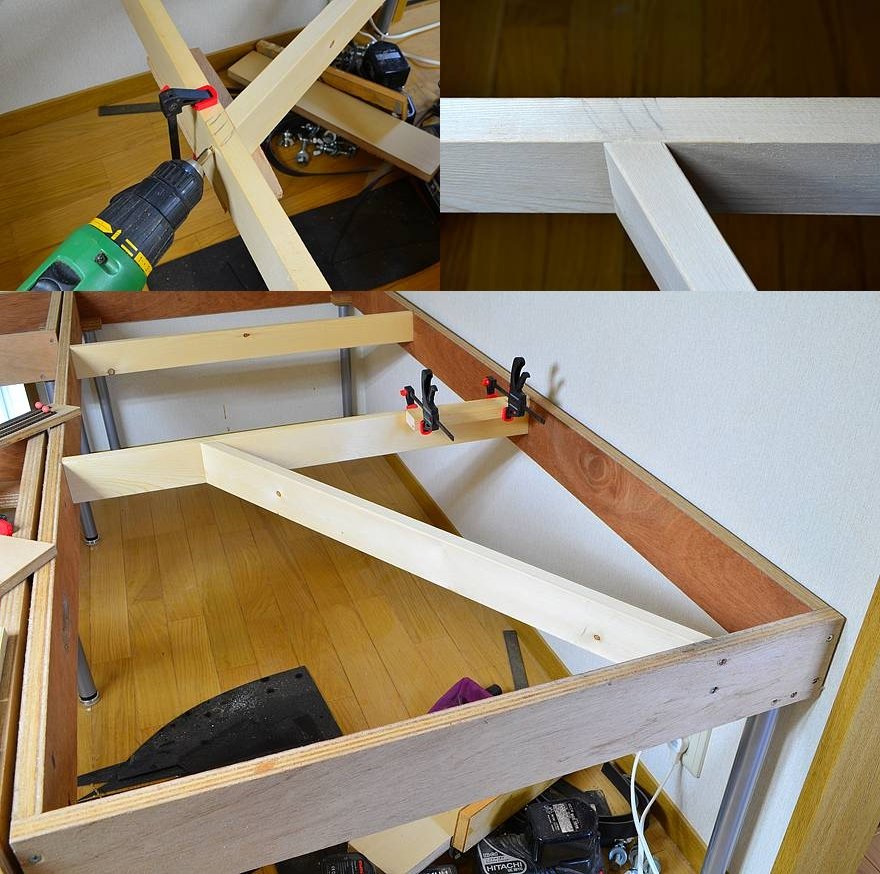

本日の大工仕事は、昨日切り出した桟木を65ミリネジ4本で斜めに固定しただけ。両端から締め上げたらほんの少し捻じれちゃったけど仕方がない。 pic.twitter.com/s2cig37dfG

2018-04-23 17:33:15
拡大
戸田プロダクション @TodaProduction

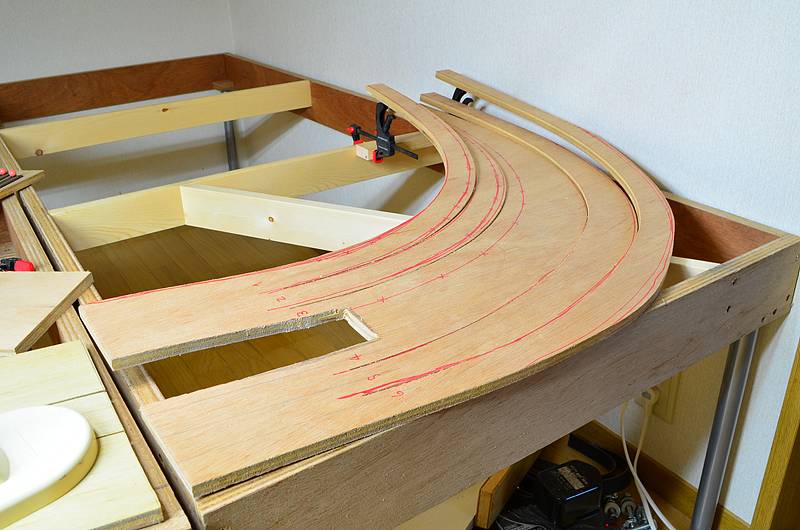

ここは線路がカーブしながら勾配を登っていく部分だが、材料を仮置きしてたら「カントは大丈夫なのか?」と少し心配になってきた。 pic.twitter.com/TfYWxsZJps

2018-04-23 18:18:08
拡大
戸田プロダクション @TodaProduction

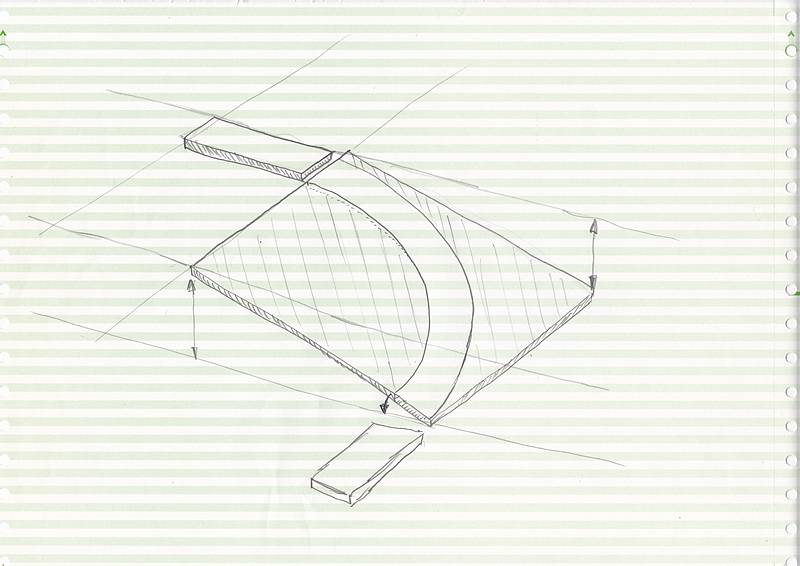

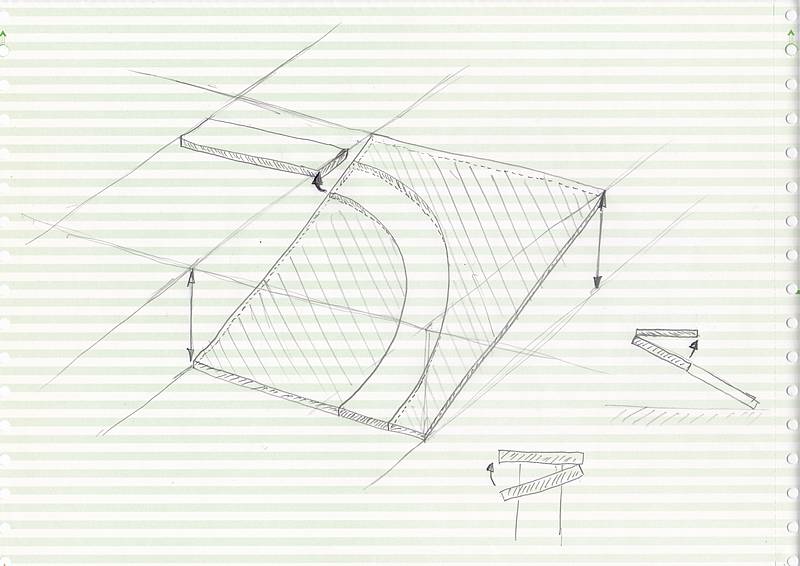

頭が良くないので絵を描いてみないと判らない。やっぱ逆カント…になるよなぁ? pic.twitter.com/NcndZvyc2P

2018-04-23 18:23:51
拡大
戸田プロダクション @TodaProduction

いや、やっぱり良いのか? こう考えると逆カントじゃなくて、むしろ逆カントになるのを防いでいるように見える。 pic.twitter.com/t37FEO1wFN

2018-04-23 18:48:55
拡大
戸田プロダクション @TodaProduction

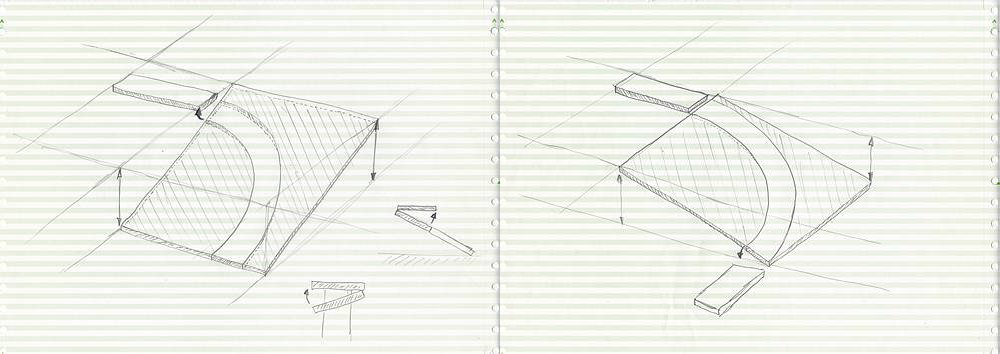

面白いなこれ。同じことだと思うのに、右だと良くて左だとマズいと感じるのは一体なぜだろう? (それはお前の頭が悪いから…というのはナシで (^_^;)) pic.twitter.com/IQCShkfioQ

2018-04-23 18:56:58
拡大
快速あごう行き @Golden_t_writer

@TodaProduction はて? となる時ありますよね。 ちなみに、僕は勾配開始地点を滑らかにしなかったせいで、脱線多発地帯になりました^_^

2018-04-23 20:57:33
戸田プロダクション @TodaProduction

@Golden_t_writer 2枚の絵の違いが未だに判りません (^_^;)。勾配開始点と勾配終了点の両方が水平になるようネジで締め上げたら、2枚とも出来上がりは同じカタチになるような気もするのですがはて? 途中のカントはどっちに転ぶのでしょう? 要は前半が急勾配か、それとも後半が急勾配か、の違いのようですけど…。

2018-04-23 21:37:30
快速あごう行き @Golden_t_writer

@TodaProduction 全体はねじれつつ、外側が上がる、しかし接合点では水平…?? いやはや、案ずるより産むが易しかも知れません。

2018-04-23 21:53:51
戸田プロダクション @TodaProduction

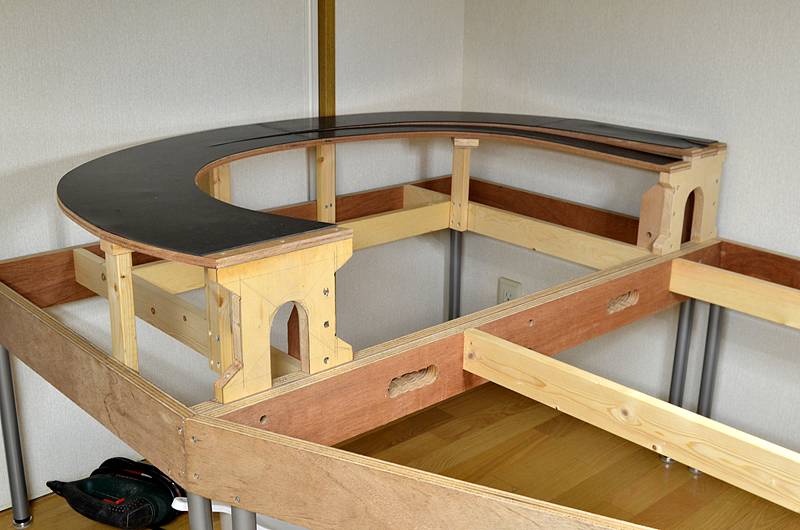

@Golden_t_writer そうだと良いんですが…(^_^;)。なんかすごく心配になってきました。半年前 (うわ、もうそんな?) に反対側のカーブをこしらえた時には、ここまで深く考えていませんでした。線路敷いたら脱線多発地点だったりして…(^_^;)。 pic.twitter.com/h2TQTPI6fJ

2018-04-23 21:58:54
